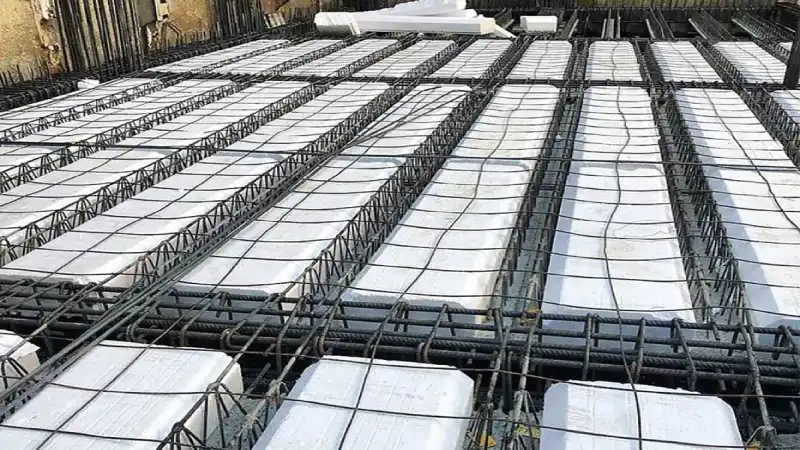

سقف تیرچه بلوک؛ راهنمای جامع طراحی، اجرا و مقایسه
سقف تیرچه بلوک یکی از رایج‌ترین سیستم‌های سقف در ساختمان‌های بتنی ایران است؛ سیستمی که سال‌ها به دلیل سادگی اجرا، دسترسی آسان به مصالح و شناخت بالای نیروهای اجرایی، به گزینه پیش‌فرض بسیاری از پروژه‌های مسکونی تبدیل شده است.
اما سؤال کلیدی امروز این است:
آیا با توجه به افزایش دهانه‌ها، سخت‌گیری‌های لرزه‌ای، رشد هزینه مصالح و ظهور سیستم‌های نوین، هنوز هم این انتخاب از نظر مهندسی و اقتصادی منطقی است؟
پاسخ این سؤال وابسته به سه پارامتر اصلی است:
- دهانه و شبکه ستون‌گذاری پروژه
- تعداد طبقات و جرم کل سازه
- استراتژی زمان‌بندی و بودجه پروژه
در ادامه این سه محور را به‌صورت تحلیلی بررسی می‌کنیم.
جایگاه این سیستم در پروژه‌های مسکونی و انبوه‌سازی
در ساختمان‌های مسکونی با دهانه‌های متعارف ۳ تا ۵ متر، سقف تیرچه بلوک همچنان یکی از گزینه‌های قابل اتکا محسوب می‌شود. دلایل این موضوع عبارت‌اند از:
- رفتار سازه‌ای قابل پیش‌بینی به‌عنوان دال یک‌طرفه
- امکان اجرا با تیم‌های اجرایی عمومی
- وابستگی کم به تجهیزات خاص
- انعطاف‌پذیری در تأمین تیرچه پیش‌ساخته
در پروژه‌های انبوه‌سازی کوچک و متوسط نیز، به‌دلیل در دسترس بودن مصالح و تجربه بالای پیمانکاران، این سیستم معمولاً با ریسک اجرایی پایین همراه است.
با این حال، در پروژه‌هایی با ویژگی‌های زیر، جایگاه آن تضعیف می‌شود:
- دهانه‌های بالاتر از ۶ تا ۷ متر
- ساختمان‌های بیش از ۸ طبقه
- پروژه‌های با محدودیت شدید زمانی
- سازه‌های با حساسیت لرزه‌ای بالا
در چنین شرایطی، وزن نسبی بالاتر این سیستم و نیاز به شمع‌بندی گسترده می‌تواند بر تصمیم نهایی اثرگذار باشد.
مهم‌ترین دغدغه مهندسان در انتخاب این سیستم
مهندسان سازه معمولاً سه نگرانی اصلی در خصوص سقف تیرچه بلوک دارند:
1. کنترل خیز و تغییرشکل بلندمدت
به دلیل رفتار یک‌طرفه و نسبت دهانه به ارتفاع، در دهانه‌های مرزی، کنترل خیز آنی و خزش بلندمدت اهمیت بالایی دارد. در صورت طراحی حداقلی، ترک‌های بهره‌برداری محتمل است.
2. وزن مؤثر لرزه‌ای
وزن تقریبی این سقف بسته به ضخامت، معمولاً در بازه ۳۵۰ تا ۵۰۰ کیلوگرم بر متر مربع قرار می‌گیرد. این جرم مستقیماً در محاسبه برش پایه وارد می‌شود و در ساختمان‌های چندطبقه می‌تواند منجر به افزایش ابعاد مقاطع ستون و فونداسیون شود.
3. وابستگی کیفیت نهایی به اجرا
عملکرد واقعی این سیستم به‌شدت به موارد زیر وابسته است:
- شمع‌بندی صحیح
- بتن‌ریزی یکنواخت
- اجرای دقیق آرماتور حرارتی
- رعایت فاصله تیرچه‌ها
در صورت ضعف اجرایی، سختی واقعی سقف کمتر از مقدار محاسباتی خواهد بود.
چه زمانی باید به گزینه‌های جایگزین فکر کرد؟
تصمیم‌گیری مهندسی زمانی آغاز می‌شود که شرایط پروژه از محدوده اقتصادی تیرچه بلوک خارج شود.
در شرایط زیر بررسی سیستم‌های جایگزین منطقی است:
- دهانه‌های بیشتر از ۷ متر که نیاز به افزایش ضخامت و وزن دارند
- پروژه‌های با هدف کاهش جرم سازه برای بهبود عملکرد لرزه‌ای
- ساختمان‌های اداری با نیاز به فضای باز و حذف تیرهای میانی
- پروژه‌های با برنامه زمان‌بندی فشرده
- سازه‌هایی که هزینه شمع‌بندی طولانی‌مدت برای آن‌ها قابل قبول نیست
در چنین سناریوهایی، بررسی سایر گزینه‌ها در میان انواع سقف ساختمان می‌تواند منجر به کاهش وزن، افزایش سرعت اجرا یا بهبود عملکرد لرزه‌ای شود.
سقف تیرچه بلوک چگونه کار می‌کند؟ تحلیل رفتار سازه‌ای
درک صحیح رفتار سازه‌ای سقف تیرچه بلوک پیش‌نیاز هر تصمیم مهندسی درباره طراحی، افزایش دهانه یا مقایسه با سیستم‌های دیگر است. این سیستم از نظر تحلیلی در دسته دال‌های یک‌طرفه تیرچه‌دار قرار می‌گیرد که بار ثقلی را در یک راستا منتقل می‌کنند.
برای ارزیابی دقیق عملکرد، باید مسیر انتقال بار، نقش هر مؤلفه و نحوه شکل‌گیری سختی خمشی بررسی شود.
مکانیزم انتقال بار از دال به تیرچه و تیر اصلی
مسیر انتقال بار در این سیستم به‌صورت زیر است:
- بار مرده و زنده ابتدا بر بتن رویه وارد می‌شود.
- بتن رویه بار را به تیرچه‌ها منتقل می‌کند.
- تیرچه‌ها به‌عنوان اعضای خمشی اصلی، بار را به تیرهای فرعی یا اصلی منتقل می‌کنند.
- در نهایت نیرو از طریق تیرها به ستون و سپس به فونداسیون می‌رسد.
نکته کلیدی این است که بلوک‌ها نقش باربر ندارند و صرفاً قالب ماندگار و پرکننده هستند. بنابراین سختی خمشی سیستم عملاً توسط تیرچه و بتن رویه تأمین می‌شود.
از نظر تحلیلی، هر تیرچه به‌عنوان یک تیر T شکل در نظر گرفته می‌شود که:
- جان آن تیرچه بتنی است
- بال فشاری آن بتن رویه می‌باشد
این رفتار مرکب باعث افزایش ظرفیت خمشی نسبت به تیرچه ساده می‌شود.
رفتار خمشی یک‌طرفه و نقش تیرچه‌ها
سقف تیرچه بلوک یک سیستم باربر یک‌طرفه است. این یعنی:
- انتقال بار عمدتاً در راستای تیرچه‌ها انجام می‌شود
- در راستای عمود بر تیرچه‌ها سختی خمشی ناچیز است
بنابراین انتخاب جهت قرارگیری تیرچه‌ها باید بر اساس دهانه کوتاه‌تر انجام شود.
در دهانه‌های متعارف ۴ تا ۶ متر:
- ممان مثبت در وسط دهانه بحرانی است
- کنترل آرماتور کششی تحتانی اهمیت دارد
در دهانه‌های پیوسته:
- ممان منفی در تکیه‌گاه‌ها شکل می‌گیرد
- آرماتور تقویتی فوقانی الزامی است
عدم توجه به این موضوع یکی از خطاهای رایج اجرایی در پروژه‌هاست.
نقش بتن رویه در عملکرد مرکب
بتن رویه معمولاً ضخامتی بین ۵ تا ۷ سانتی‌متر دارد و سه نقش اساسی ایفا می‌کند:
- ایجاد بال فشاری تیر T
- توزیع موضعی بار بین تیرچه‌ها
- تأمین دیافراگم افقی برای انتقال نیروهای جانبی
اگر بتن رویه به‌درستی متراکم نشود یا ضخامت آن کاهش یابد:
- ظرفیت خمشی کاهش می‌یابد
- سختی کل سقف کم می‌شود
- احتمال ترک‌های بهره‌برداری افزایش می‌یابد
از نظر تحلیلی، عرض مؤثر بال تیر T تابع فاصله تیرچه‌ها است که معمولاً بین ۴۰ تا ۶۰ سانتی‌متر قرار دارد.
بررسی ممان مثبت و منفی در دهانه و تکیه‌گاه
در یک دهانه ساده:
- ممان مثبت در وسط دهانه بیشینه است
- کشش در پایین مقطع ایجاد می‌شود
در دهانه‌های ممتد:
- در تکیه‌گاه‌ها ممان منفی ایجاد می‌شود
- کشش در بالای مقطع شکل می‌گیرد
در صورت عدم اجرای آرماتور منفی:
- ترک‌های عرضی در ناحیه اتصال به تیر به‌وجود می‌آید
- سختی پیوستگی کاهش می‌یابد
- رفتار لرزه‌ای سقف تضعیف می‌شود
از منظر طراحی، کنترل همزمان این دو حالت خمشی تعیین‌کننده ظرفیت نهایی سیستم است.
اجزای تشکیل‌دهنده سقف تیرچه بلوک و نقش هرکدام در عملکرد سازه
عملکرد واقعی سقف تیرچه بلوک نه صرفاً به طراحی محاسباتی، بلکه به کیفیت و هماهنگی اجزای تشکیل‌دهنده آن وابسته است. هر جزء در این سیستم نقش مشخص سازه‌ای یا اجرایی دارد و ضعف در هرکدام می‌تواند ظرفیت نهایی سقف را کاهش دهد.
در این بخش اجزا را از دیدگاه عملکردی و مهندسی بررسی می‌کنیم، نه صرفاً معرفی ظاهری.
تیرچه بتنی و تیرچه پیش‌تنیده
تیرچه عنصر باربر اصلی سیستم است و رفتار خمشی سقف مستقیماً به مشخصات آن وابسته است.
۱. تیرچه بتنی معمولی
این نوع تیرچه شامل:
- بتن پاشنه
- میلگرد کششی تحتانی
- خاموت یا میلگرد زیگزاگ
- میلگرد فوقانی مونتاژی
ویژگی‌ها:
- وابسته به کیفیت ساخت کارگاهی
- کنترل کیفی دشوارتر نسبت به پیش‌تنیده
- مناسب برای دهانه‌های متعارف تا حدود ۵٫۵ متر
۲. تیرچه پیش‌تنیده
در این نوع:
- کابل‌های فولادی تحت کشش اولیه قرار می‌گیرند
- بتن پس از گیرش، نیروی فشاری اولیه دریافت می‌کند
مزیت اصلی:
- افزایش ظرفیت خمشی
- کاهش ترک‌های بهره‌برداری
- امکان پوشش دهانه‌های بیشتر، معمولاً تا حدود ۷ متر در شرایط متعارف
از دیدگاه مهندسی، انتخاب نوع تیرچه مستقیماً بر:
- کنترل خیز
- مصرف فولاد
- رفتار بلندمدت
اثرگذار است.
بلوک سفالی و پلی‌استایرن
بلوک‌ها نقش باربر ندارند، اما در عملکرد کلی سیستم بی‌تأثیر نیستند.
۱. بلوک سفالی
ویژگی‌ها:
- وزن بالاتر
- مقاومت نسبی در برابر آتش
- شکنندگی در حمل و نقل
۲. بلوک پلی‌استایرن
ویژگی‌ها:
- کاهش وزن مرده سقف
- سهولت اجرا
- نیاز به تمهیدات ایمنی در برابر حریق
کاهش وزن بلوک می‌تواند وزن هر متر مربع سقف را بین ۴۰ تا ۸۰ کیلوگرم کاهش دهد که در ساختمان‌های چندطبقه تأثیر مستقیم بر نیروی زلزله دارد.
نکته مهم این است که انتخاب بلوک صرفاً تصمیم معماری نیست، بلکه تصمیمی مؤثر بر جرم لرزه‌ای سازه است.
میلگرد حرارتی و آرماتور تقویتی
میلگردهای حرارتی در بتن رویه با اهداف زیر اجرا می‌شوند:
- کنترل ترک‌های ناشی از جمع‌شدگی
- توزیع تنش‌های موضعی
- کمک به عملکرد دیافراگمی سقف
حداقل نسبت آرماتور حرارتی طبق ضوابط طراحی باید رعایت شود. حذف یا کاهش آن در پروژه‌های اجرایی متأسفانه رایج است و منجر به:
- ترک‌های سطحی گسترده
- کاهش دوام
- افت یکپارچگی سقف
در دهانه‌های ممتد، آرماتور منفی در بالای تیرچه‌ها نقش حیاتی در تأمین پیوستگی خمشی دارد.
بتن پوششی و ضخامت مؤثر دال
بتن رویه یکی از تعیین‌کننده‌ترین عوامل در سختی و ظرفیت سقف است.
پارامترهای کلیدی شامل:
- ضخامت بتن رویه، معمولاً ۵ تا ۷ سانتی‌متر
- مقاومت فشاری بتن
- کیفیت تراکم و عمل‌آوری
افزایش ضخامت بتن رویه باعث:
- افزایش سختی خمشی
- افزایش وزن مرده
- افزایش نیروی زلزله
کاهش ضخامت نیز منجر به:
- کاهش ظرفیت بال فشاری تیر T
- افزایش احتمال ترک
- کاهش عملکرد دیافراگمی
بنابراین تعیین ضخامت بتن رویه باید بر اساس تحلیل همزمان سختی، وزن و الزامات لرزه‌ای انجام شود، نه صرفاً عرف اجرایی.
ظرفیت دهانه در سقف تیرچه بلوک؛ تا چند متر منطقی است؟
یکی از مهم‌ترین سؤالات تصمیم‌گیری در انتخاب سقف تیرچه بلوک این است که این سیستم تا چه دهانه‌ای از نظر سازه‌ای و اقتصادی منطقی باقی می‌ماند. پاسخ به این سؤال صرفاً یک عدد ثابت نیست، بلکه تابعی از ضخامت سقف، نوع تیرچه، بارگذاری، و معیارهای کنترل خیز است.
از دید مهندسی، باید بین «حداکثر دهانه ممکن» و «دهانه اقتصادی و منطقی» تمایز قائل شد.
دهانه اقتصادی در ساختمان‌های مسکونی
در پروژه‌های مسکونی با بارگذاری متعارف، دهانه‌های زیر معمولاً اقتصادی محسوب می‌شوند:
- ۳ تا ۴٫۵ متر → کاملاً ایمن و کم‌ریسک
- ۴٫۵ تا ۵٫۵ متر → رایج و قابل قبول
- ۵٫۵ تا ۶٫۵ متر → مرزی و نیازمند دقت طراحی
- بالاتر از ۶٫۵ متر → نیازمند بررسی ویژه
در دهانه‌های بالاتر از ۶ متر معمولاً:
- ضخامت سقف افزایش می‌یابد
- وزن مرده افزایش پیدا می‌کند
- آرماتور تقویتی بیشتری نیاز است
- کنترل خیز بحرانی می‌شود
بنابراین هرچند در برخی شرایط امکان اجرای دهانه ۷ متر نیز وجود دارد، اما از منظر اقتصادی و وزنی، این بازه دیگر بهینه نیست.
افزایش دهانه با افزایش ضخامت
یکی از روش‌های افزایش ظرفیت دهانه، افزایش ضخامت کل سقف است. ضخامت‌های رایج شامل:
- ۲۰ سانتی‌متر
- ۲۵ سانتی‌متر
- ۳۰ سانتی‌متر
افزایش ضخامت باعث افزایش ممان اینرسی مقطع و در نتیجه افزایش سختی خمشی می‌شود. با این حال این افزایش سختی با پیامدهای زیر همراه است:
- افزایش وزن مرده به میزان تقریبی ۴۰ تا ۷۰ کیلوگرم بر متر مربع برای هر ۵ سانتی‌متر افزایش ضخامت
- افزایش نیروی لرزه‌ای
- افزایش مصرف بتن
در نتیجه، افزایش ضخامت یک راهکار سازه‌ای است اما الزاماً راهکار اقتصادی نیست.
کنترل خیز آنی و بلندمدت
کنترل خیز یکی از محدودیت‌های اصلی در دهانه‌های بزرگ‌تر است. در سقف تیرچه بلوک، دو نوع خیز اهمیت دارد:
- خیز آنی ناشی از بارگذاری اولیه
- خیز بلندمدت ناشی از خزش و جمع‌شدگی بتن
در دهانه‌های بیش از ۶ متر، حتی اگر مقاومت خمشی تأمین شود، ممکن است خیز بهره‌برداری از حدود مجاز عبور کند. این مسئله منجر به:
- ترک در تیغه‌های غیرسازه‌ای
- نارضایتی بهره‌بردار
- کاهش کیفیت معماری
بنابراین محدودیت دهانه معمولاً پیش از رسیدن به ظرفیت نهایی مقاومت، توسط معیار خیز تعیین می‌شود.
محدودیت‌های اجرایی در دهانه‌های بالا
در دهانه‌های بزرگ‌تر، چالش‌های اجرایی افزایش می‌یابد:
- نیاز به شمع‌بندی گسترده‌تر و طولانی‌تر
- احتمال تغییرشکل حین بتن‌ریزی
- حساسیت بیشتر به خطای اجرایی
- دشواری حمل و نصب تیرچه‌های بلند
افزایش دهانه به بیش از ۶٫۵ تا ۷ متر معمولاً موجب افزایش ریسک اجرایی می‌شود، به‌ویژه در پروژه‌هایی که نظارت دقیق وجود ندارد.
ضخامت، وزن و مشخصات فنی استاندارد
در تحلیل مهندسی سقف تیرچه بلوک، سه پارامتر تعیین‌کننده هستند:
- ضخامت کل سقف
- وزن مرده هر متر مربع
- میزان مصرف بتن و فولاد
این سه عامل مستقیماً بر طراحی تیرها، ستون‌ها، فونداسیون و همچنین عملکرد لرزه‌ای سازه اثر می‌گذارند. تصمیم‌گیری درباره آن‌ها نباید صرفاً بر اساس عرف اجرایی باشد، بلکه باید مبتنی بر تحلیل سازه‌ای و اقتصادی انجام شود.
ضخامت‌های رایج ۲۰، ۲۵ و ۳۰ سانتی‌متر
در ساختمان‌های متعارف، ضخامت کل سقف تیرچه بلوک معمولاً در یکی از این سه بازه قرار می‌گیرد:
| ضخامت کل سقف | کاربرد رایج | وضعیت دهانه |
|---|---|---|
| ۲۰ سانتی‌متر | ساختمان‌های مسکونی کم‌طبقه | دهانه تا حدود ۴٫۵ متر |
| ۲۵ سانتی‌متر | پروژه‌های متعارف شهری | دهانه حدود ۵ تا ۶ متر |
| ۳۰ سانتی‌متر | دهانه‌های مرزی یا بارگذاری بیشتر | حدود ۶ تا ۷ متر (نیازمند کنترل خیز) |
افزایش ضخامت باعث افزایش ممان اینرسی و سختی خمشی می‌شود، اما همزمان جرم مؤثر لرزه‌ای نیز افزایش می‌یابد. بنابراین ضخامت بالاتر الزاماً به معنای گزینه بهتر نیست.
وزن تقریبی هر متر مربع سقف تیرچه بلوک
وزن این سیستم تابعی از ضخامت، نوع بلوک و میزان بتن مصرفی است. مقادیر تقریبی به‌صورت زیر است:
| ضخامت | وزن تقریبی با بلوک سفالی (کیلوگرم بر متر مربع) | وزن تقریبی با بلوک پلی‌استایرن (کیلوگرم بر متر مربع) |
|---|---|---|
| ۲۰ سانتی‌متر | حدود ۳۵۰ تا ۴۰۰ | حدود ۳۰۰ تا ۳۴۰ |
| ۲۵ سانتی‌متر | حدود ۴۲۰ تا ۴۸۰ | حدود ۳۷۰ تا ۴۳۰ |
| ۳۰ سانتی‌متر | حدود ۴۸۰ تا ۵۵۰ | حدود ۴۳۰ تا ۵۰۰ |
کاهش وزن با استفاده از بلوک پلی‌استایرن می‌تواند بین ۵۰ تا ۸۰ کیلوگرم در هر متر مربع صرفه‌جویی ایجاد کند. در ساختمان‌های چندطبقه این کاهش جرم تأثیر مستقیم بر برش پایه و ابعاد اعضای قائم دارد.
تاثیر وزن بر نیروی زلزله
در تحلیل لرزه‌ای، نیروی پایه برابر است با:
ضریب شتاب طرح × جرم مؤثر سازه
افزایش وزن سقف در هر طبقه مستقیماً جرم مؤثر را بالا می‌برد. به عنوان نمونه، اگر در ساختمانی ۸ طبقه، وزن هر متر مربع سقف ۷۰ کیلوگرم بیشتر باشد، مجموع جرم کل سازه به شکل قابل توجهی افزایش می‌یابد و این موضوع می‌تواند منجر به:
- افزایش مقطع ستون‌ها
- افزایش آرماتور مصرفی
- افزایش ابعاد فونداسیون
بنابراین انتخاب ضخامت و نوع بلوک باید همزمان با تحلیل لرزه‌ای انجام شود.
مصرف بتن و فولاد در هر متر مربع
مقادیر تقریبی در شرایط متعارف:
- بتن مصرفی: حدود ۰٫۱۲ تا ۰٫۱۸ متر مکعب در هر متر مربع
- فولاد مصرفی در تیرچه‌ها و آرماتور حرارتی: حدود ۸ تا ۱۴ کیلوگرم در هر متر مربع
در دهانه‌های بالاتر این مقادیر افزایش می‌یابد.
نکته مهم این است که افزایش دهانه معمولاً به افزایش همزمان بتن و فولاد منجر می‌شود و این افزایش مضاعف، سقف تیرچه بلوک را در دهانه‌های بزرگ از نظر اقتصادی تضعیف می‌کند.
عملکرد لرزه‌ای سقف تیرچه بلوک
در ساختمان‌های واقع در مناطق با خطر لرزه‌ای متوسط و زیاد، انتخاب سیستم سقف صرفاً یک تصمیم ثقلی نیست، بلکه مستقیماً بر پاسخ دینامیکی سازه اثر می‌گذارد. سقف تیرچه بلوک به دلیل جرم نسبتاً بالا و رفتار یک‌طرفه، باید از منظر دیافراگم افقی، انتقال نیروهای جانبی و تأثیر جرم بر برش پایه تحلیل شود.
در این بخش عملکرد لرزه‌ای این سیستم را به‌صورت مهندسی بررسی می‌کنیم.
نقش دیافراگم سقف در انتقال نیروهای جانبی
در تحلیل لرزه‌ای، سقف به‌عنوان دیافراگم افقی عمل می‌کند و نیروهای اینرسی طبقه را به سیستم باربر جانبی منتقل می‌کند. در سقف تیرچه بلوک:
- بتن رویه، عضو اصلی دیافراگم است
- پیوستگی بتن بین تیرچه‌ها اهمیت حیاتی دارد
- میلگرد حرارتی در توزیع تنش‌های درون‌صفحه‌ای مؤثر است
اگر بتن رویه به‌صورت یکنواخت اجرا نشود یا آرماتور حرارتی حذف شود، عملکرد دیافراگمی تضعیف می‌شود و انتقال نیرو به قاب‌ها یا دیوارهای برشی به‌صورت غیر یکنواخت انجام می‌گیرد.
در ساختمان‌های نامنظم در پلان، این موضوع می‌تواند منجر به پیچش اضافی شود.
تاثیر جرم سقف بر برش پایه
نیروی زلزله تابع جرم سازه است. سقف تیرچه بلوک با بلوک سفالی به دلیل استفاده از بتن و بلوک، جرم قابل توجهی به سازه اضافه می‌کند.
به‌صورت تقریبی:
- وزن هر متر مربع بین ۳۵۰ تا ۵۵۰ کیلوگرم است
- در ساختمان ۷ یا ۸ طبقه، این عدد در کل سازه به چند صد تن می‌رسد
افزایش جرم باعث افزایش:
- برش پایه
- لنگر واژگونی
- نیروی محوری ستون‌ها
در نتیجه ممکن است ابعاد ستون و فونداسیون افزایش یابد.
در پروژه‌های بلندمرتبه، کنترل جرم سقف یک پارامتر راهبردی است و صرفاً افزایش ضخامت برای کنترل خیز ممکن است اثر معکوس در طراحی لرزه‌ای داشته باشد.
پیوستگی سازه‌ای و رفتار در زلزله
در دهانه‌های ممتد، اجرای صحیح آرماتور منفی و کلاف‌های عرضی نقش مهمی در پیوستگی سازه‌ای دارد.
در صورت اجرای ناقص:
- رفتار سقف به‌صورت مفصلی نزدیک می‌شود
- سختی جانبی طبقه کاهش می‌یابد
- تغییرمکان نسبی طبقات افزایش می‌یابد
همچنین شمع‌بندی نامناسب و بازکردن زودهنگام آن می‌تواند باعث ایجاد خیز اولیه و کاهش سختی مؤثر سقف شود که در تحلیل لرزه‌ای معمولاً لحاظ نمی‌شود.
تحلیل اقتصادی و سرعت اجرا
در بسیاری از پروژه‌ها، انتخاب سقف تیرچه بلوک نه صرفاً بر اساس رفتار سازه‌ای، بلکه به دلیل تصور «اقتصادی بودن» آن انجام می‌شود. اما ارزیابی اقتصادی این سیستم باید بر پایه تحلیل همزمان سه عامل انجام شود:
- هزینه مستقیم مصالح
- هزینه‌های غیرمستقیم اجرایی
- تأثیر آن بر هزینه کل سازه
در این بخش این سه محور را به‌صورت مهندسی بررسی می‌کنیم.
هزینه نسبی اجرا در مقایسه با سیستم‌های دیگر
هزینه مستقیم سقف تیرچه بلوک شامل:
- تیرچه پیش‌ساخته یا پیش‌تنیده
- بلوک پرکننده
- بتن رویه
- آرماتور حرارتی و تقویتی
- شمع‌بندی و قالب‌بندی
در دهانه‌های متعارف ۴ تا ۵٫۵ متر، این سیستم معمولاً در بازه اقتصادی قابل قبول قرار دارد. علت اصلی آن:
- مصرف متعادل فولاد
- دسترسی آسان به مصالح
- عدم نیاز به تجهیزات خاص
اما در دهانه‌های بالاتر:
- افزایش ضخامت
- افزایش بتن مصرفی
- افزایش آرماتور منفی
- افزایش مدت شمع‌بندی
باعث می‌شود هزینه کل به‌صورت تصاعدی افزایش یابد.
بنابراین اقتصادی بودن این سیستم وابسته به محدوده دهانه است، نه یک ویژگی مطلق.
سرعت اجرا در پروژه‌های انبوه
سرعت اجرای سقف تیرچه بلوک تابعی از موارد زیر است:
- سرعت چیدمان تیرچه‌ها
- نصب بلوک‌ها
- آرماتوربندی
- بتن‌ریزی
- زمان گیرش و بازکردن شمع‌ها
در پروژه‌های کوچک، این فرآیند معمولاً قابل مدیریت است. اما در پروژه‌های بزرگ یا برج‌ها، نیاز به شمع‌بندی گسترده باعث ایجاد محدودیت در گردش کار می‌شود.
نکته کلیدی این است که تا زمان رسیدن بتن به مقاومت کافی، طبقه زیرین درگیر شمع‌بندی باقی می‌ماند. این موضوع چرخه اجرای اسکلت را کند می‌کند.
در پروژه‌هایی با برنامه زمانی فشرده، این محدودیت می‌تواند به افزایش هزینه‌های غیرمستقیم منجر شود.
هزینه‌های پنهان شامل شمع‌بندی و زمان خواب بتن
برخی هزینه‌ها در برآورد اولیه دیده نمی‌شوند:
- اجاره یا خرید شمع و جک سقفی
- هزینه نیروی انسانی برای نصب و جمع‌آوری شمع‌ها
- کاهش سرعت اجرای طبقات بعدی
- احتمال آسیب ناشی از بازکردن زودهنگام شمع‌ها
در دهانه‌های بالاتر از ۶ متر، تعداد و تراکم شمع‌ها افزایش می‌یابد که مستقیماً هزینه و زمان اجرا را بالا می‌برد.
بنابراین در تحلیل اقتصادی باید هزینه خواب پروژه نیز لحاظ شود، نه فقط قیمت مصالح.
تأثیر انتخاب سیستم سقف بر هزینه کل سازه
وزن سقف تیرچه بلوک بر طراحی سایر اجزا اثر مستقیم دارد:
- افزایش وزن → افزایش برش پایه
- افزایش برش پایه → افزایش مقطع ستون
- افزایش مقطع ستون → افزایش مصرف بتن و فولاد
- افزایش ابعاد فونداسیون
در ساختمان‌های چندطبقه، کاهش وزن سقف حتی به میزان ۵۰ تا ۷۰ کیلوگرم در متر مربع می‌تواند منجر به کاهش قابل توجه مصرف مصالح در کل سازه شود.
بنابراین ارزیابی اقتصادی باید در مقیاس کل سازه انجام شود، نه صرفاً در مقیاس هر متر مربع سقف.
پیچیدگی اجرایی و خطاهای رایج در پروژه‌ها
سقف تیرچه بلوک در ظاهر سیستمی ساده به نظر می‌رسد، اما تجربه کارگاهی نشان می‌دهد که بخش قابل توجهی از افت کیفیت سازه‌ای، ناشی از خطاهای اجرایی در همین سیستم است. وابستگی عملکرد نهایی به جزئیات اجرا باعث می‌شود کنترل کیفی در این نوع سقف اهمیت بالایی داشته باشد.
در این بخش، مهم‌ترین ریسک‌های اجرایی را به‌صورت تحلیلی بررسی می‌کنیم.
خطاهای آرماتوربندی
یکی از رایج‌ترین مشکلات در پروژه‌ها مربوط به آرماتورگذاری است، به‌ویژه در موارد زیر:
- حذف یا کاهش آرماتور منفی در تکیه‌گاه‌ها
- فاصله‌گذاری نامناسب میلگردهای حرارتی
- عدم رعایت پوشش بتن
- هم‌پوشانی ناکافی میلگردها
حذف آرماتور منفی باعث کاهش پیوستگی خمشی در دهانه‌های ممتد می‌شود و رفتار سقف را به سمت عملکرد مفصلی سوق می‌دهد. در زلزله، این موضوع می‌تواند منجر به تمرکز تنش در اتصال تیر و سقف شود.
کاهش آرماتور حرارتی نیز موجب افزایش ترک‌های سطحی و افت عملکرد دیافراگمی خواهد شد.
مشکلات ناشی از شمع‌بندی نامناسب
شمع‌بندی در سقف تیرچه بلوک نقش حیاتی دارد. اگر فاصله شمع‌ها بیش از حد باشد یا تراز آن‌ها دقیق تنظیم نشود:
- خیز اولیه ایجاد می‌شود
- تراز سقف از بین می‌رود
- سختی مؤثر کاهش می‌یابد
بازکردن زودهنگام شمع‌ها نیز یکی از خطاهای پرریسک است. در این حالت، بتن هنوز به مقاومت کافی نرسیده و تغییرشکل دائمی در سقف ایجاد می‌شود که در محاسبات طراحی لحاظ نشده است.
در دهانه‌های بزرگ‌تر از ۶ متر، حساسیت به شمع‌بندی به‌مراتب بیشتر است.
بتن‌ریزی غیراصولی و ترک‌خوردگی
کیفیت بتن رویه مستقیماً بر سختی و ظرفیت خمشی اثر می‌گذارد. مشکلات متداول شامل:
- عدم ویبره مناسب
- جداشدگی سنگدانه‌ها
- ضخامت غیریکنواخت بتن رویه
- عمل‌آوری ناکافی
کاهش ضخامت بتن رویه حتی به میزان ۱ تا ۲ سانتی‌متر می‌تواند ظرفیت بال فشاری تیر T را کاهش دهد و منجر به افزایش ترک در ناحیه کششی شود.
عمل‌آوری ضعیف نیز خزش و جمع‌شدگی را افزایش می‌دهد که در بلندمدت موجب افزایش خیز می‌شود.
ضعف در اجرای کلاف‌های عرضی
کلاف‌های عرضی برای:
- توزیع یکنواخت بار
- افزایش یکپارچگی سقف
- بهبود رفتار لرزه‌ای
اجرا می‌شوند. در برخی پروژه‌ها این کلاف‌ها یا اجرا نمی‌شوند یا فاصله آن‌ها بیش از مقدار توصیه‌شده است.
حذف کلاف عرضی می‌تواند باعث تمرکز بار در تیرچه‌های میانی و کاهش عملکرد توزیعی سقف شود، به‌ویژه در بارگذاری‌های موضعی.
مقایسه سقف تیرچه بلوک با سایر سیستم‌های سقف
انتخاب سیستم سقف نباید بر اساس عرف بازار یا عادت اجرایی انجام شود. تصمیم صحیح زمانی شکل می‌گیرد که پارامترهای زیر به‌صورت همزمان مقایسه شوند:
- وزن مرده
- ظرفیت دهانه
- رفتار لرزه‌ای
- سرعت اجرا
- وابستگی به کیفیت اجرا
- هزینه کل سازه
در این بخش، سقف تیرچه بلوک را با رایج‌ترین سیستم‌های جایگزین مقایسه می‌کنیم.
مقایسه با سقف کامپوزیت
سقف کامپوزیت معمولاً در سازه‌های فولادی استفاده می‌شود و رفتار مرکب تیر فولادی و بتن را ایجاد می‌کند.
مقایسه تحلیلی:
- وزن کامپوزیت معمولاً کمتر از تیرچه بلوک است
- اجرای آن سریع‌تر است
- نیاز به برشگیر و کنترل جوش دارد
- در دهانه‌های بزرگ‌تر عملکرد مناسب‌تری دارد
در پروژه‌هایی با اسکلت فولادی و برنامه زمان‌بندی فشرده، کامپوزیت اغلب گزینه منطقی‌تری است.
مقایسه با دال بتنی توپر
دال بتنی توپر یک سیستم دوطرفه یا یک‌طرفه بسته به شرایط طراحی است.
ویژگی‌ها:
- وزن بالاتر نسبت به تیرچه بلوک
- سختی بیشتر در برخی موارد
- مصرف بتن بیشتر
- قالب‌بندی گسترده‌تر
در دهانه‌های کوچک ممکن است اقتصادی نباشد، اما در سازه‌های خاص با بارگذاری ویژه می‌تواند گزینه‌ای مناسب باشد.
مقایسه با سقف وافل
سقف وافل یک سیستم دوطرفه با حذف بتن غیرمؤثر است.
مزایا:
- کاهش وزن نسبت به دال توپر
- مناسب برای دهانه‌های بزرگ
- حذف تیرهای میانی در بسیاری موارد
محدودیت‌ها:
- نیاز به قالب‌های خاص
- هزینه اولیه قالب
- نیاز به دقت اجرایی بالا
در دهانه‌های بالاتر از ۷ متر، وافل از نظر سازه‌ای نسبت به تیرچه بلوک مزیت دارد.
مقایسه تحلیلی با سقف اینتل دک
در مقایسه مهندسی با سیستم‌های نوین مانند سقف اینتل دک، باید به پارامترهای زیر توجه کرد:
- وزن کل سقف
- نحوه انتقال بار
- رفتار لرزه‌ای
- سرعت اجرا
- وابستگی به شمع‌بندی
در سیستم‌های سبک‌تر، کاهش جرم می‌تواند منجر به کاهش نیروهای لرزه‌ای شود.
جدول مقایسه فنی سیستم‌های سقف
| سیستم سقف | وزن تقریبی (کیلوگرم بر متر مربع) | محدوده دهانه اقتصادی | سرعت اجرا | عملکرد لرزه‌ای | ریسک اجرایی |
|---|---|---|---|---|---|
| تیرچه بلوک | ۲۸۰ تا ۵۵۰ | تا حدود ۶ متر | متوسط | قابل قبول در صورت اجرای صحیح | وابسته به کیفیت اجرا |
| کامپوزیت | ۲۵۰ تا ۳۵۰ | ۶ تا ۸ متر | بالا | مناسب در سازه فولادی | نیازمند کنترل جوش و برشگیر |
| دال بتنی توپر | ۴۰۰ تا ۶۰۰ | تا ۹ متر | پایین تا متوسط | سختی بالا | وابسته به قالب‌بندی گسترده |
| وافل | ۳۰۰ تا ۴۰۰ | ۷ تا ۱۲ متر | متوسط | مناسب | نیازمند اجرای خاص |
| اینتل دک | ۲۷۰ تا ۵۸۰ | بسته به پلان پروژه | بالا | مناسب به همراه کاهش جرم لرزه ای | نیاز به قالب بندی مناسب |
معرفی تحلیلی سقف اینتل دک در مقایسه با تیرچه بلوک
در فرآیند انتخاب سیستم سقف، مقایسه باید بر پایه رفتار سازه‌ای، وزن مؤثر، سرعت اجرا و اثر آن بر طراحی کل سازه انجام شود. در این چارچوب، بررسی سیستم‌های نوین مانند اینتل دک زمانی معنا دارد که با معیارهای مهندسی سنجیده شوند، نه صرفاً به‌عنوان یک جایگزین اجرایی.
برای درک دقیق‌تر این سیستم، ابتدا باید مشخص شود که سقف اینتل دک چیست و چه تفاوتی در مکانیزم باربری آن نسبت به تیرچه بلوک وجود دارد.
تفاوت در رفتار سازه‌ای
سقف تیرچه بلوک یک سیستم یک‌طرفه است که بار را از طریق تیرچه‌های مجزا منتقل می‌کند. عملکرد آن وابسته به رفتار تیر T و بتن رویه است.
در مقابل، در سیستم اینتل دک:
- توزیع بار می‌تواند یکنواخت‌تر انجام شود
- حذف یا کاهش بتن غیرمؤثر در برخی طرح‌ها مشاهده می‌شود
- وابستگی به اعضای مجزای باربر کاهش می‌یابد
در تیرچه بلوک، ضعف موضعی در یک تیرچه می‌تواند عملکرد آن ناحیه را تحت تأثیر قرار دهد، در حالی که در برخی سیستم‌های نوین، رفتار گسترده‌تری در سطح دال شکل می‌گیرد.
تفاوت در وزن و اثر لرزه‌ای
وزن سقف تیرچه بلوک بسته به ضخامت معمولاً بین ۳۰۰ تا ۵۵۰ کیلوگرم در هر متر مربع است. این جرم مستقیماً در برش پایه وارد می‌شود.
در برخی پروژه‌ها که هدف کاهش جرم لرزه‌ای است، استفاده از سیستم‌های سبک‌تر بررسی می‌شود. تحلیل واقعی زمانی کامل است که اثر وزن سقف بر مقاطع ستون، تیر و فونداسیون نیز محاسبه شود.
در چنین شرایطی، بررسی همزمان پارامترهای فنی و اقتصادی از جمله قیمت اینتل دک باید در کنار کاهش احتمالی مصرف بتن و فولاد در کل سازه انجام شود، نه صرفاً در مقیاس هر متر مربع سقف.
سرعت اجرا و وابستگی به شمع‌بندی
در سقف تیرچه بلوک، اجرای صحیح تا حد زیادی وابسته به شمع‌بندی مناسب و زمان رسیدن بتن به مقاومت کافی است. در دهانه‌های بزرگ‌تر، حجم و آرایش شمع‌ها افزایش می‌یابد و این موضوع می‌تواند بر زمان‌بندی اجرا و جمع‌آوری قالب‌ها تأثیر بگذارد.
در سیستم‌های نوین نیز اصل شمع‌بندی به طور کامل حذف نمی‌شود، اما نحوه توزیع بار، نوع المان‌های پیش‌ساخته و جزئیات اجرایی می‌تواند میزان، تراکم یا مدت زمان استفاده از شمع‌ها را تحت تأثیر قرار دهد. در واقع هر دو سیستم به شمع‌بندی نیاز دارند، اما تفاوت در روش اجرا و مدیریت آن می‌تواند بر سرعت پیشرفت پروژه اثرگذار باشد.
برای ارزیابی واقعی این مزیت، بررسی نمونه‌های اجراشده اهمیت دارد. مشاهده پروژه های اینتل دک می‌تواند دید مناسبی از شرایط واقعی اجرا، دهانه‌های پوشش‌داده‌شده و تیپ سازه‌های استفاده‌کننده از این سیستم ارائه دهد.
در چه شرایطی مقایسه ضروری است؟
تحلیل مهندسی نشان می‌دهد مقایسه جدی بین تیرچه بلوک و اینتل دک در پروژه‌های زیر ضروری است:
- ساختمان‌های بیش از ۶ یا ۷ طبقه
- پروژه‌های با دهانه‌های مرزی برای تیرچه بلوک
- سازه‌های واقع در مناطق با خطر لرزه‌ای بالا
- پروژه‌هایی با محدودیت زمانی جدی
- پروژه‌هایی که کاهش وزن بخشی از استراتژی طراحی است
در مقابل، در ساختمان‌های کم‌ارتفاع با دهانه‌های متعارف و بدون نیاز به ارتفاع مفید بیشتر، تیرچه بلوک همچنان می‌تواند انتخابی اقتصادی و اجرایی باشد.
جمع‌بندی تحلیلی
- تیرچه بلوک سیستمی سنتی، شناخته‌شده و مبتنی بر اجرا است
- اینتل دک در برخی پروژه‌ها می‌تواند مزیت وزنی و اجرایی ایجاد کند
- تصمیم نهایی باید مبتنی بر تحلیل همزمان رفتار سازه‌ای، جرم مؤثر، زمان اجرا و هزینه کل سازه باشد
- هیچ سیستم سقفی به‌صورت مطلق برتر نیست، بلکه تناسب آن با شرایط پروژه تعیین‌کننده است
جمع‌بندی نهایی
سقف تیرچه بلوک یکی از متداول‌ترین سیستم‌های سقف در ساختمان‌های بتنی است که به دلیل سادگی اجرا، دسترسی آسان به مصالح و شناخت گسترده نیروهای اجرایی، سال‌ها به‌عنوان گزینه پیش‌فرض پروژه‌های مسکونی مورد استفاده قرار گرفته است. با این حال، انتخاب آن در شرایط امروز باید بر اساس تحلیل مهندسی انجام شود، نه صرفاً عرف اجرایی.
از نظر سازه‌ای، این سیستم یک دال یک‌طرفه مبتنی بر تیرچه‌های باربر است که عملکرد آن به رفتار تیر T و کیفیت بتن رویه وابسته است. در دهانه‌های متعارف تا حدود ۵٫۵ یا ۶ متر، عملکرد آن قابل قبول و اقتصادی است. اما در دهانه‌های بزرگ‌تر، افزایش ضخامت برای کنترل خیز منجر به افزایش وزن مرده و در نتیجه افزایش نیروی لرزه‌ای می‌شود.
از منظر لرزه‌ای، جرم نسبتاً بالای این سیستم در ساختمان‌های چندطبقه می‌تواند باعث افزایش برش پایه، ابعاد ستون‌ها و فونداسیون شود. بنابراین در سازه‌های مرتفع یا پروژه‌هایی که کاهش وزن یک هدف طراحی است، مقایسه با سیستم‌های سبک‌تر ضروری است.
از نظر اجرایی، کیفیت نهایی سقف تیرچه بلوک به شدت وابسته به رعایت دقیق جزئیات اجرایی در کارگاه است. مهم‌ترین عوامل تاثیرگذار عبارت‌اند از:
- رعایت فاصله استاندارد تیرچه‌ها و اجرای صحیح آرماتورهای طولی و عرضی مطابق نقشه‌های سازه
- شمع‌بندی اصولی و تراز در تمام دهانه
- اجرای دقیق آرماتور منفی و آرماتور حرارتی
- بتن‌ریزی یکنواخت و عمل‌آوری صحیح تا رسیدن به مقاومت موردنظر
در کنار این موارد، کیفیت مناسب تیرچه‌های کارگاهی نیز نقش بسیار مهمی دارد. استفاده از تیرچه‌هایی با بتن باکیفیت، جوشکاری صحیح خرپا و انطباق با مشخصات فنی پروژه، تاثیر مستقیمی بر عملکرد نهایی سقف و کنترل خیز و ترک‌های احتمالی خواهد داشت.
نتیجه تصمیم‌محور
سقف تیرچه بلوک انتخابی منطقی است اگر:
- دهانه‌ها کوچک باشند
- ساختمان کم‌ارتفاع یا میان‌مرتبه باشد
- محدودیت تجهیزاتی وجود داشته باشد
- برنامه زمان‌بندی پروژه فشرده نباشد
اما در شرایط زیر باید تحلیل جایگزین انجام شود:
- دهانه‌های بالاتر از حدود ۶٫۵ متر
- ساختمان‌های با طبقات زیاد
- پروژه‌های حساس به وزن لرزه‌ای
- پروژه‌هایی با محدودیت زمانی جدی
در نهایت، هیچ سیستم سقفی به‌صورت مطلق برتر نیست. برتری هر گزینه وابسته به شرایط خاص پروژه، اهداف طراحی و محدودیت‌های اجرایی است. انتخاب صحیح زمانی شکل می‌گیرد که سیستم سقف به‌عنوان بخشی از استراتژی کل سازه دیده شود، نه صرفاً یک آیتم اجرایی مستقل.
تحریریه مجله تخصصی اینتل دک
